Tụ điện DC-Link dòng WDT (Loại hướng trục) Tụ điện DC-Link dòng WDT (Loại hướng trục)
  • Tụ điện DC-Link dòng WDT (Loại hướng trục)
  • Tụ điện DC-Link dòng WDT (Loại hướng trục)

Tụ điện DC-Link dòng WDT (Loại hướng trục)

Đặc trưng:
Băng mylar hoặc vỏ nhựa hình trụ, chứa đầy nhựa epoxy chống cháy
Việc cài đặt linh hoạt và thuận tiện, và cách giải nén có thể đa dạng
Cấu trúc không cảm ứng, ESL thấp, ESR nhỏ, tần số cao và công suất dòng điện cao, nhiệt độ thấp, tuổi thọ cao và các đặc tính tốt khác
Liên Hệ Với Chúng Tôi TẢI XUỐNG PDF

Chia sẻ:

TRƯỚC：Tụ điện DC-Link dòng WDF (Loại khô, Vỏ nhôm)TIẾP THEO：Tụ điện DC-Link dòng WDC cho PCB
Ứng dụng điển hình:
Được sử dụng rộng rãi trong các mạch DC-Link để lọc và tách tần số cao
Được sử dụng rộng rãi trong các mạch điện tử công suất, cho mục đích ghép nối
Được sử dụng rộng rãi trong các thiết bị điện tử công suất trong mạch cộng hưởng nối tiếp/song song
Được sử dụng rộng rãi trong hàn, cung cấp điện, các dịp cộng hưởng thiết bị sưởi ấm cảm ứng

Thông số kỹ thuật

Tụ lọc/khớp nối Tiêu chuẩn tham khảo GB/T 17702, IEC 61071
Hạng mục khí hậu 40/85/21
Điện áp định mức 350V.DC~2000V.DC
Phạm vi điện dung 10μF～200μF
Dung sai điện dung ±5%(J),±10%(K)
Kiểm tra điện áp giữa các thiết bị đầu cuối 1,5Un(VDC)/10S
Điện trở cách điện ≥5000 giây (20oC,100VDC,1 phút)
Tụ cộng hưởng Tiêu chuẩn tham khảo GB/T 3984, IEC 60110
Hạng mục khí hậu 40/85/21
Điện áp định mức 1000V.DC~4000V.DC
Phạm vi điện dung 0,01μF～10μF
Dung sai điện dung ±5%(J),±10%(K)
Kiểm tra điện áp giữa các thiết bị đầu cuối 1,5Un(VDC)/10S
Điện trở cách điện ≥5000 giây （20oC,100V,1 phút）

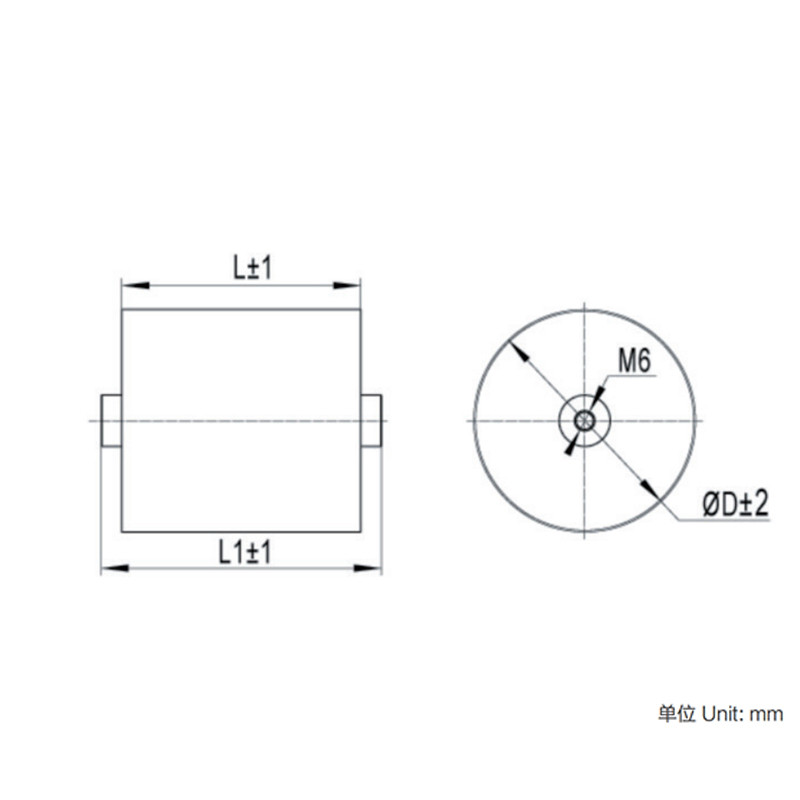

Kích thước (mm)

Tụ lọc/khớp nối
CN
(μF) 		φD
(mm) 		L
(mm) 		R esr
@10kHz
(mΩ) 		ESL
(NH) 		DV/DT (V/μs)
(MỘT)
TÔTÔI tối đa
@40oC
10kHz
(MỘT)
Un=350-700V Chúng tôi=525-1050V   Ur=100-200Vac
20 38 40 25 60 1200 30
30 45 40 3.2 25 60 1800 40
40 45 50 3 25 50 2000 35
50 49 50 3 25 50 2500 40
60 54 50 3 25 50 3000 45
100 62 60 2.9 25 40 4000 50
Un=800V Us=1200V Ur=250Vac
20 44 40 2.9 25 60 1200 39
30 54 40 2.7 25 70 2100 43
40 62 40 2.5 25 70 2800 50
50 69 40 2.1 25 75 3750 55
60 64 50 2.3 25 60 3600 55
70 70 50 2 25 60 4200 60
80 73 50 2.1 25 60 4800 60
100 82 50 1.8 25 60 6000 65
Un=1000-1100V Us=1500-1650V   Ur=270-300Vac
10 42 40 3.3 25 60 600 35
20 50 50 3.1 25 60 1200 40
30 60 50 3.1 25 60 1800 55
40 69 50 2.7 25 60 2400 60
50 68 60 2.6 25 50 2500 60
60 75 60 2.2 25 50 3000 70
70 81 60 1.9 25 50 3500 70
80 86 60 1.6 25 50 4000 75
Un=1400V Chúng tôi=2100V Ur=380Vac
5 46 40 3.3 25 60 300 36
10 48 60 3.3 25 60 600 38
20 67 60 3.1 25 60 1200 60
Un=1800V Us=2100V Ur=380Vac
8 46 60 3.3 25 75 600 35
10 50 60 3.3 25 75 750 40
Tụ cộng hưởng
CN
(μF) 		Kích thước (mm) R esr
@10kHz
(mΩ) 		DV/DT (V/μs)
(MỘT)
I tối đa
@40oC
10kHz
(MỘT)
φD L L1
Un=1200V     Urms=500Vac Lên=710Vac
1.5 46 37 50 5.3 800 1200 45
3 45 44 60 4.3 620 1860 40
5 58 44 60 3.5 500 2500 53
8 73 44 60 3 400 3200 65
Un=2000V  Urms=750Vac   Lên=1050Vac
1.5 50 40 54 5.3 1000 1500 48
3 59 44 60 4.3 650 2200 55
4 68 44 60 4 550 1950 62
6 83 44 60 3.2 480 2880 75
Un=3000V  Urms=1200Vac   Lên=1700Vac
0.33 43 44 60 38 1800 594 40
0.47 51 44 60 27 1700 799 48
0.5 53 44 60 25 1600 800 50
0.68 61 44 60 18.7 1500 1020 56
0.75 64 44 60 16.9 1400 1050 60
0.8 66 44 60 15.9 1350 1080 62
1.2 81 44 60 10.6 1250 1500 75
Un=4000V  Urms=1500Vac   Lên=2100Vac
0.08 46 60 72 60 3000 240 40
0.1 51 60 72 48 2850 285 45
0.12 56 60 72 39 2750 330 50
0.15 63 60 72 32 2500 375 58
0.18 64 60 72 26.5 2400 432 60
0.25 80 60 72 19.1 2200 550 75
0.33 52 60 72 14.4 2000 660 48
0.47 62 60 72 10.2 1800 846 58
0.5 64 60 72 9.5 1700 850 60
0.68 75 60 72 7 1600 1088 70
0.75 78 60 72 6.4 1500 1125 72
