Tụ điện DC-Link dòng WDC cho PCB

Đặc trưng:

Màng polypropylen kim loại

Tính chất điện tốt và độ tin cậy cao

Vỏ nhựa chống cháy và bịt kín bằng nhựa epoxy (UL94 V-0, Non-PCB), dây dẫn ra bằng đồng đóng hộp

E.S.R. thấp, khả năng chịu dòng điện cao, tuổi thọ dài và tỷ lệ hỏng hóc thấp

Thông số kỹ thuật

Tiêu chuẩn tham khảo	GB/T 17702 (IEC 61071)
Nhiệt độ hoạt động	-40~105oC ( 85oC đến 105oC: hệ số giảm 1,35% mỗi oC đối với U _N , 85oC)
Điện áp định mức	500 ~ 2000 V.dc
Dung sai điện dung	J(±5%), K(±10%)
Bằng chứng điện áp	1,5U _N (10 giây)
Tự cảm	<1 nH trên mm bước chì
R _Ins Điện trở cách điện	≥10.000 giây (20oC, 100V, 1 phút)
t _EL Tuổi thọ dự kiến	100.000h @ U _N , Θ _hs =70oC
Chống cháy	UL 94V-0

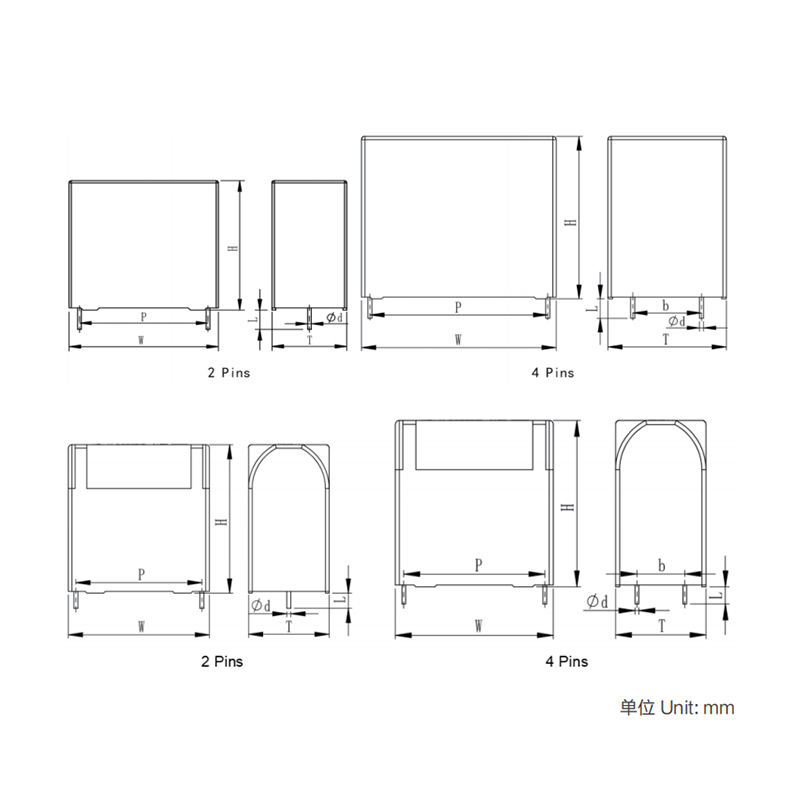

Kích thước (mm)

	C _N (μF)	W±1,0 (mm)	H±1,0 (mm)	T±1,0 (mm)	P±0,5 (mm)	P ₂ (b) ± 0,5 (mm)	d (mm)	dV/dt (V/μs)	tan δ(10 ^-4 )		R _ESR @10kHz (mΩ)	lmax (MỘT)
									tan δ(10 ^-4 )
									1KH2	10KHz
bạn _N85°C =500Vdc	5	32	20	11	27.5		0.8	65	10	100	8.5	5
	10	32	28	14	27.5		0.8	65	10	100	7.5	6.5
	22	32	37	22	27.5		0.8	65	10	100	5	10
	30	42	40	20	37.5	10.2	1	30	15	150	8	12.5
	35	42	37	22	37.5	10.2	1	30	15	150	8	13.5
	40	42	44	24	37.5	10.2	1	30	15	150	5	14.5
	50	42	45	30	37.5	20.3	1.2	30	15	150	4	16
	60	42	45	30	37.5	20.3	1.2	30	15	150	3	16.5
	75	57.5	45	30	52.5	20.3	1.2	15	35	350	5.5	16
	80	57.5	45	30	52.5	20.3	1.2	15	35	350	5	16.5
	100	57.5	50	35	52.5	20.3	1.2	15	35	350	4	18
	110	57.5	50	35	52.5	20.3	1.2	15	35	350	4	19
bạn _{N85° C} =600Vdc	2	32	18	9	27.5		0.8	65	11	100	47.8	2.8
	3	32	20	11	27.5		0.8	65	11	100	31.8	4.1
	4	32	20	11	27.5		0.8	65	11	100	23.9	5.5
	5	32	22	13	27.5		0.8	65	11	100	19.1	6.9
	6	32	25	14	27.5		0.8	65	11	100	18.6	7.1
	7	32	28	14	27.5		0.8	65	11	100	15.9	8.3
	8	32	28	14	27.5		0.8	65	11	100	139	9.5
	9	32	28	18	27.5		0.8	65	11	100	12.4	10.7
	10	32	30	16	27.5		0.8	65	11	100	11.1	11
	10	32	30	18	27.5		0.8	65	11	100	11.1	11
	12	32	33	18	27.5		0.8	65	11	100	10.8	12
	15	32	37	22	27.5		0.8	65	11	100	9	12
	15	32	37	22	27.5	10.2	0.8	65	11	100	7.4	16.5
	18	32	37	22	27.5		0.8	65	11	100	8	12
	18	32	37	22	27.5	10.2	0.8	65	11	100	6.2	17
	10	41.5	30	16	37.5		1	30	20	175	19.5	6.2
	12	41.5	30	16	37.5		1	30	20	175	16.3	7.4
	15	41.5	34	19	37.5		1	30	20	175	13	9.2
	20	42	40	20	37.5	10.2	1	30	20	175	9.8	12.3
	22	42	40	20	37.5	10.2	1	30	20	175	8.9	13.5
	25	42	40	20	37.5	10.2	1	30	20	175	7.8	15.4
	30	42	44	24	37.5	10.2	1	30	20	175	6.8	17.5
	35	42	45	30	37.5	20.3	1.2	30	20	175	6	20.1
	40	42	45	30	37.5	20.3	1.2	30	20	175	5.2	23
	45	42	50	35	37.5	20.3	1.2	30	20	175	4.6	25.8
	50	42	50	35	37.5	20.3	1.2	30	20	175	4.2	28.7
	55	42	50	35	37.5	20.3	1.2	30	20	175	3.8	31.6
	60	42	55	40	37.5	20.3	1.2	30	20	175	3.5	34.5
	65	42	55	40	37.5	20.3	1.2	30	20	175	3.2	35
	70	42	55	40	37.5	20.3	1.2	30	20	175	3	35
	75	42	60	45	37.5	20.3	1.2	30	20	175	2.8	35
	80	42	60	45	37.5	20.3	1.2	30	20	175	2.6	35
	85	42	60	45	37.5	20.3	1.2	30	20	175	2.5	35
	55	57.5	45	30	52.5	20.3	1.2	15	36	350	7.1	16.9
	60	57.5	45	30	52.5	20.3	1.2	15	36	350	6.5	18.5
	65	57.5	50	35	52.5	20.3	1.2	15	36	350	6	20
	70	57.5	50	35	52.5	20.3	1.2	15	36	350	5.6	21.5
	75	57.5	50	35	52.5	20.3	1.2	15	36	350	5.2	23.1
	80	57.5	50	35	52.5	20.3	1.2	15	36	350	4.9	24.6
	85	57.5	55	45	52.5	20.3	1.2	15	36	350	4.8	25.1
	90	57.5	55	45	52.5	20.3	1.2	15	36	350	4.6	25.8
	95	57.5	55	45	52.5	20.3	1.2	15	36	350	4.4	27.3
	100	57.5	55	45	52.5	20.3	1.2	15	36	350	4.2	28.7
	110	57.5	55	45	52.5	20.3	1.2	15	36	350	3.8	31.6
	110	57.5	55	45	52.5	20.3	1.2	15	36	350	3.8	31.6
	120	57.5	65	45	52.5	20.3	1.2	15	36	350	3.5	34.5
	130	57.5	65	45	52.5	20.3	1.2	15	36	350	3.2	35
	140	57.5	65	45	52.5	20.3	1.2	15	36	350	3	35
bạn _{N85° C} =800Vdc	2	32	18	9	27.5		0.8	65	10	95	45.4	2.9
	3	32	20	11	27.5		0.8	65	10	95	30.3	4.4
	3.3	32	22	13	27.5		0.8	65	10	95	18.8	7
	4	32	28	14	27.5		0.8	65	10	95	22.7	5.8
	5	32	28	14	27.5		0.8	65	10	95	18.2	7.3
	6	32	30	18	27.5		0.8	65	10	95	15.1	8.7
	7	32	30	18	27.5		0.8	65	10	95	13	10.2
	8	32	33	18	27.5		0.8	65	10	95	12.5	10.5
	9	32	33	18	27.5		0.8	65	10	95	11.1	11.8
	10	32	37	22	27.5		0.8	65	10	95	11	12
	10	32	37	22	27.5	10.2	0.8	65	10	95	9.1	14.5
	11	32	37	22	27.5		0.8	65	10	95	10	12
	11	32	37	22	27.5	10.2	0.8	65	10	95	8.3	16
	12	32	37	22	27.5		0.8	65	10	95	9.3	12
	12	32	37	22	27.5	10.2	0.8	65	10	95	7.6	16
	13	32	37	22	27.5		0.8	30	10	95	8.8	12
	13	32	37	22	27.5	10.2	0.8	30	10	95	8.1	16.2
	14	32	37	22	27.5		0.8	30	10	95	8.2	12
	14	32	37	22	27.5	10.2	0.8	30	10	95	7.6	16.5
	8	41.5	30	16	37.5		1	30	18	160	22.3	5.4
	9	41.5	30	16	37.5		1	30	18	160	19.8	6.1
	10	41.5	34	19	37.5		1	30	18	160	17.8	6.7
	12	41.5	34	19	37.5		1	30	18	160	14.9	8.1
	15	42	40	20	37.5	10.2	1	30	18	160	11.9	10.1
	20	42	44	24	37.5	10.2	1	30	18	160	8.9	13.5
	25	42	44	24	37.5	10.2	1	30	18	160	7.1	16.8
	30	42	45	30	37.5	20.3	1.2	30	18	160	5.9	20.2
	35	42	50	35	37.5	20.3	1.2	30	18	160	5.5	22
	40	42	50	35	37.5	20.3	1.2	30	18	160	4.8	25.1
	45	42	55	40	37.5	20.3	1.2	30	18	160	4.2	28.3
	50	42	55	40	37.5	20.3	1.2	30	18	160	3.8	31.4
	55	42	60	45	37.5	20.3	1.2	15	18	160	3.5	34.5
	60	42	60	45	37.5	20.3	1.2	15	18	160	3.2	35
	65	42	60	45	37.5	20.3	1.2	15	18	160	2.9	35
	40	57.5	45	30	52.5	20.3	1.2	15	33	320	8.9	13.5
	45	57.5	45	30	52.5	20.3	1.2	15	33	320	7.9	15.1
	50	57.5	50	35	52.5	20.3	1.2	15	33	320	7.1	16.8
	55	57.5	50	35	52.5	20.3	1.2	15	33	320	6.5	18.5
	60	57.5	50	35	52.5	20.3	1.2	15	33	320	5.9	20.2
	65	57.5	55	45	52.5	20.3	1.2	15	33	320	5.5	21.9
	70	57.5	55	45	52.5	20.3	1.2	15	33	320	5.1	23.6
	75	57.5	55	45	52.5	20.3	1.2	15	33	320	4.8	25.2
	80	57.5	55	45	52.5	20.3	1.2	15	33	320	4.6	25.9
	85	57.5	55	45	52.5	20.3	1.2	15	33	320	4.5	26.7
	90	57.5	55	45	52.5	20.3	1.2	15	33	320	4.2	28.3
	95	57.5	65	45	52.5	20.3	1.2	15	33	320	4	29.8
	100	57.5	65	45	52.5	20.3	1.2	15	33	320	3.8	31.4
	110	57.5	65	45	52.5	20.3	1.2	15	33	320	3.5	34.5
bạn _{N85° C} =900Vdc	1	32	18	9	27.5		0.8	70	9	90	45.4	2.9
	2	32	20	11	27.5		0.8	70	9	90	30.3	4.4
	3	32	22	13	27.5		0.8	70	9	90	18.8	7
	4	32	28	14	27.5		0.8	70	9	90	22.7	5.8
	5	32	28	18	27.5		0.8	70	9	90	18.2	7.3
	6	32	33	18	27.5		0.8	70	9	90	15.1	8.7
	7	32	33	18	27.5		0.8	70	9	90	13	10.2
	8	32	37	22	27.5		0.8	70	9	90	12.5	10.5
	8	32	37	22	27.5	10.2	0.8	70	9	90	11.1	11.8
	9	32	37	22	27.5		0.8	70	9	90	11	12
	9	32	37	22	27.5	10.2	0.8	70	9	90	9.1	14.5
	10	32	37	22	27.5		0.8	70	9	90	10	12
	10	32	37	22	27.5	10.2	0.8	70	9	90	8.3	16
	4.7	41.5	30	16	27.5		1	70	17	150	9.3	12
	5	41.5	30	16	27.5	10.2	1	70	17	150	7.6	16
	6	41.5	30	16	27.5		1	70	17	150	8.8	12
	7	41.5	30	16	27.5	10.2	1	70	17	150	8.1	16.2
	8	41	34	19	27.5		1	70	17	150	8.2	12
	10	42	40	20	27.5	10.2	1	70	17	150	7.6	16.5
	12	42	37	22	37.5	10.2	1	35	17	150	22.3	5.4
	15	42	44	24	37.5	10.2	1	35	17	150	19.8	6.1
	18	42	44	24	37.5	10.2	1	35	17	150	17.8	6.7
	20	42	44	24	37.5	10.2	1	35	17	150	14.9	8.1
	25	42	45	30	37.5	20.3	1.2	35	17	150	8.9	13.5
	30	42	50	35	37.5	20.3	1.2	35	17	150	7.1	16.8
	35	42	55	40	37.5	20.3	1.2	35	17	150	5.9	20.2
	40	42	55	40	37.5	20.3	1.2	35	17	150	5.5	22
	45	42	60	45	37.5	20.3	1.2	35	17	150	4.8	25.1
	50	42	60	45	37.5	20.3	1.2	35	17	150	4.2	28.3
	30	57.5	45	30	52.5	20.3	1.2	15	31	300	8.9	13.5
	35	57.5	45	30	52.5	20.3	1.2	15	31	300	7.1	16.8
	40	57.5	50	35	52.5	20.3	1.2	15	31	300	6.5	18.5
bạn _{N85° C} =1000Vd	1	32	18	9	27.5		0.8	75	8	80	76.4	1.7
	2	32	22	13	27.5		0.8	75	8	80	38.2	3.5
	3	32	28	14	27.5		0.8	75	8	80	25.5	5.2
	4	32	30	18	27.5		0.8	75	8	80	19.1	6.9
	5	32	33	18	27.5		0.8	75	8	80	15.3	8.6
	6	32	33	18	27.5		0.8	75	8	80	14.9	8.9
	7	32	37	22	27.5		0.8	75	8	80	14.5	9.4
	7	32	37	22	27.5	10.2	0.8	75	8	80	11.4	11.6
	8	32	37	22	27.5		0.8	75	8	80	13	10.8
	8	32	37	22	27.5	10.2	0.8	75	8	80	10	13.3
	5	41.5	30	16	27.5		1	75	8	80	31.2	3.8
	6	41.5	30	16	27.5		1	75	8	80	26	4.6
	7	41.5	35	19	27.5		1	75	8	80	22.3	5.4
	8	41.5	34	19	37.5		1	37	15	140	19.5	6.2
	10	42	40	20	37.5		1	37	15	140	15.6	6.7
	10	42	40	20	37.5	10.2	1	37	15	140	15.6	7.7
	12	42	37	22	37.5		1	37	15	140	13	9.2
	12	42	37	22	37.5	10.2	1	37	15	140	15	8
	15	42	44	24	37.5	10.2	1	37	15	140	10.4	11.5
	18	42	45	30	37.5	20.3	1.2	37	15	140	8.7	13.8
	20	42	45	30	37.5	20.3	1.2	37	15	140	7.8	15.4
	25	42	50	35	37.5	20.3	1.2	37	15	140	6.2	19.2
	30	42	55	40	37.5	20.3	1.2	37	15	140	5.2	23.1
	35	42	55	40	37.5	20.3	1.2	37	15	140	4.8	25.1
	40	42	60	45	37.5	20.3	1.2	37	15	140	4.2	28.7
	25	57.5	45	30	52.5	20.3	1.2	17	28	280	12.5	9.6
	30	57.5	45	30	52.5	20.3	1.2	17	28	280	10.4	11.5
	35	57.5	50	35	52.5	20.3	1.2	17	28	280	8.9	13.5
	40	57.5	50	35	52.5	20.3	1.2	17	28	280	7.8	15.4
	45	57.5	55	45	52.5	20.3	1.2	17	28	280	6.9	17.3
	50	57.5	55	45	52.5	20.3	1.2	17	28	280	6.2	19.2
	55	57.5	55	45	52.5	20.3	1.2	17	28	280	5.7	21.1
	60	57.5	65	45	52.5	20.3	1.2	17	28	280	5.2	23.1
	65	57.5	65	45	52.5	20.3	1.2	17	28	280	4.8	25
	70	57.5	65	45	52.5	20.3	1.2	17	28	280	4.5	26.9
bạn _{N85° C} =1100Vd	0.68	32	20	11	27.5		0.8	80	8	70	80	1.7
	1	32	20	11	27.5		0.8	80	8	70	59.4	2.2
	1.5	32	22	13	27.5		0.8	80	8	70	55.7	2.4
	2	32	25	14	27.5		0.8	80	8	70	27.9	4.7
	3	32	30	18	27.5		0.8	80	8	70	20.4	6.5
	4	32	33	18	27.5		0.8	80	8	70	15.3	8.6
	5	32	37	22	27.5		0.8	80	8	70	14	9.8
	5	32	37	22	27.5	10.2	0.8	80	8	70	12.3	10.8
	6	32	37	22	27.5		0.8	80	8	70	12.3	10.8
	6	32	37	22	27.5	10.2	0.8	80	8	70	10.2	12.9
	3	41.5	30	16	37.5		1	40	15	130	48.3	2.5
	4	41.5	30	16	37.5		1	40	15	130	36.2	3.3
	4.7	41.5	34	19	37.5		1	40	15	130	30.8	3.9
	5	41.5	34	19	37.5		1	40	15	130	29	4.1
	6	41.5	34	19	37.5		1	40	15	130	24.2	5
	7	42	40	20	37.5	10.2	1	40	15	130	20.7	5.8
	8	42	37	22	37.5	10.2	1	40	15	130	18.1	6.6
	9	42	37	22	37.5	10.2	1	40	15	130	16.1	7.5
	10	42	44	24	37.5	10.2	1	40	15	130	14.5	8.3
	12	42	44	24	37.5	10.2	1	40	15	130	12.1	9.9
	15	42	45	30	37.5	20.3	1.2	40	15	130	9.7	12.4
	18	42	50	35	37.5	20.3	1.2	40	15	130	8.1	14.9
	20	42	50	35	37.5	20.3	1.2	40	15	130	7.2	16.6
	25	42	55	40	37.5	20.3	1.2	40	15	130	5.8	20.7
	30	42	60	45	37.5	20.3	1.2	40	15	130	4.8	24.8
	20	57.5	45	30	52.5	20.3	1.2	20	27	260	14.5	8.3
	25	57.5	50	35	52.5	20.3	1.2	20	27	260	11.6	10.4
	30	57.5	50	35	52.5	20.3	1.2	20	27	260	9.7	12.4
	35	57.5	55	45	52.5	20.3	1.2	20	27	260	8.4	14.3
	40	57.5	55	45	52.5	20.3	1.2	20	27	260	7.8	15.5
	45	57.5	55	45	52.5	20.3	1.2	20	27	260	6.9	17.4
	50	57.5	65	45	52.5	20.3	1.2	20	27	260	6.2	19.3
	55	57.5	65	45	52.5	20.3	1.2	20	27	260	5.6	21.3
bạn _{N85° C} =1200Vd	1	32	20	11	27.5		0.8	90	7	55	39.5	3.5
	2	32	28	14	27.5		0.8	90	7	55	26.3	5
	3	32	30	18	27.5		0.8	90	7	55	17.5	7.5
	4	32	33	18	27.5		0.8	90	7	55	13.9	9.5
	5	32	37	22	27.5		0.8	90	7	55	12.7	10.4
	5	32	37	22	27.5	10.2	0.8	90	7	55	11.1	11.8
	3	41.5	30	16	37.5		1	45	13	100	37.2	3.2
	4	41.5	30	16	37.5		1	45	13	100	27.9	4.3
	5	41.5	34	19	37.5		1	45	13	100	22.3	5.4
	6	42	40	20	37.5		1	45	13	100	18.6	6.5
	7	42	37	22	37.5	10.2	1	45	13	100	15.9	7.5
	8	42	44	24	37.5	10.2	1	45	13	100	13.9	8.6
	9	42	44	24	37.5	10.2	1	45	13	100	12.4	9.7
	10	42	44	24	37.5	10.2	1	45	13	100	11.1	10.8
	12	42	45	30	37.5	20.3	1.2	45	13	100	9.3	12.9
	15	42	50	35	37.5	20.3	1.2	45	13	100	7.4	16.1
	18	42	50	35	37.5	20.3	1.2	45	13	100	6.6	18.1
	20	42	55	40	37.5	20.3	1.2	45	13	100	6	20.1
	25	42	60	45	37.5	20.3	1.2	45	13	100	4.8	25.1
	15	57.5	45	30	52.5	20.3	1.2	23	24	200	15.9	7.5
	20	57.5	45	30	52.5	20.3	1.2	23	24	200	11.9	10
	25	57.5	55	45	52.5	20.3	1.2	23	24	200	9.6	12.6
	30	57.5	55	45	52.5	20.3	1.2	23	24	200	8	15.1
	35	57.5	55	45	52.5	20.3	1.2	23	24	200	6.8	17.6
	40	57.5	65	45	52.5	20.3	1.2	23	24	200	6	20.1
	45	57.5	65	45	52.5	20.3	1.2	23	24	200	5.3	22.6

Câu hỏi? Kiểm tra câu trả lời của chúng tôi.

BAO LÂU TÔI CÓ THỂ NHẬN ĐƯỢC PHẢN HỒI SAU KHI CHÚNG TÔI GỬI YÊU CẦU?

Chúng tôi sẽ trả lời bạn trong vòng 12 giờ kể từ ngày làm việc.
BẠN LÀ NHÀ SẢN XUẤT HOẶC CÔNG TY THƯƠNG MẠI TRỰC TIẾP?

Chúng tôi có một nhà máy tự sở hữu, chúng tôi cũng có bộ phận bán hàng quốc tế của riêng mình. Chúng tôi tự sản xuất và bán.
BẠN CÓ THỂ CUNG CẤP SẢN PHẨM GÌ?

Chúng tôi tập trung vào tụ điện phim.
SẢN PHẨM CỦA BẠN LIÊN QUAN ĐẾN NHỮNG ỨNG DỤNG NÀO?

Sản phẩm của chúng tôi được sử dụng trong nhiều ứng dụng, bao gồm thiết bị gia dụng, nguồn điện, đồng hồ đo điện, hệ thống chiếu sáng, máy hàn, vận tải đường sắt, xe điện, lưới điện, UPS/EPS, thiết bị y tế, bộ biến tần quang điện, bộ chuyển đổi năng lượng gió và thêm.
BẠN CÓ THỂ LÀM SẢN PHẨM TÙY CHỈNH?

Có, chúng tôi là chuyên gia trong việc thực hiện các sản phẩm tùy chỉnh theo bản vẽ hoặc mẫu của khách hàng.

Tập trung Vào Sản xuất Linh Kiện Điện tử trong 20 Năm.

Walson Điện tử được thành lập tại 2001, với hơn 20 năm kinh nghiệm trong R&D, sản xuất, bán và dịch vụ tụ điện phim. Tùy chỉnh Tụ điện DC-Link dòng WDC cho PCB Nhà sản xuất và Tụ điện DC-Link dòng WDC cho PCB Nhà máy

Chúng tôi luôn tuân thủ sự hợp tác của tự động hóa và công nghiệp hóa tiên tiến. công ty tiếp tục giới thiệu thiết bị sản xuất xuất sắc trong và ngoài nước, trong khi phần mềm quản lý sản xuất tự phát triển, quản lý hợp tác doanh nghiệp để hoạt động khoa học và hiệu quả, đã đạt được 1 tỷ / năm năng lực sản xuất đột phá, và duy trì một sự gia tăng có trật tự.

Walson Các sản phẩm điện tử đã bao phủ nhiều ngành công nghiệp hơn, bao gồm năng lượng mới và công nghiệp điện, Biến Tần Quang Điện, Đèn led chiếu sáng, thiết bị gia dụng và các nguồn điện khác nhau và các ngành công nghiệp khác.

Tuân thủ khái niệm công nghệ tiên tiến, dịch vụ trung thực và chất lượng chuyên nghiệp, Walson Điện tử đẩy các sản phẩm tụ điện về phía trước liên tục và chắc chắn sẽ trở thành nhà tiên phong trong ngành với những lợi thế sáng tạo.

Liên Hệ Với Chúng Tôi
