Tìm hiểu tụ điện màng trong một bài viết: Kiến thức cốt lõi từ vật liệu đến cấu trúc

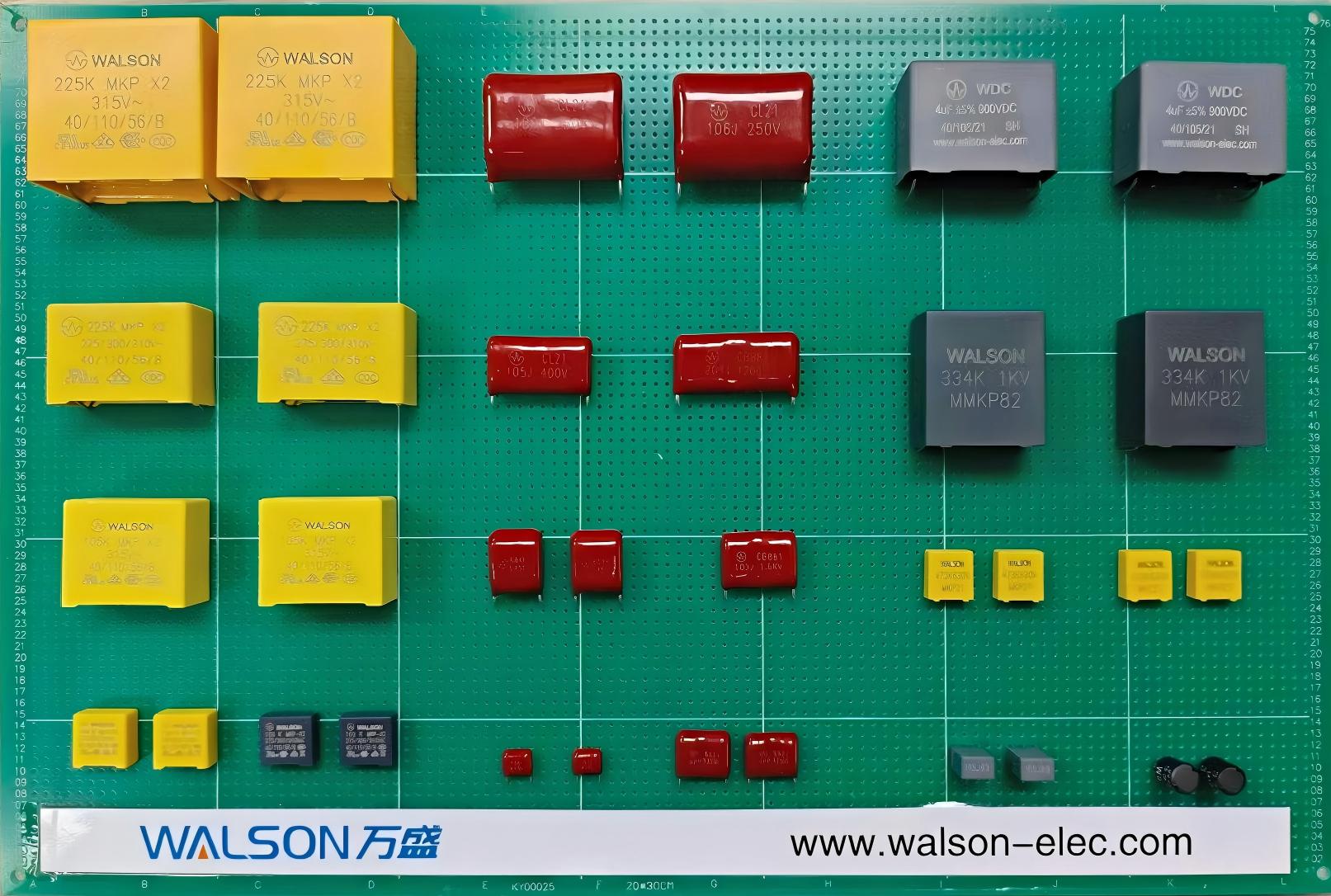

I. Vật liệu cốt lõi: Màng mỏng điện môi

Màng điện môi là “trái tim” của một tụ điện phim , trực tiếp xác định giới hạn trên của hiệu suất cơ bản của tụ điện. Chúng chủ yếu được chia thành hai loại:

1. Phim mỏng truyền thống (Không phân cực)

Polypropylen (PP, BOPP):

• Đặc tính hiệu suất: Tổn thất cực thấp (DF ~ 0,02%), hằng số điện môi ổn định, đặc tính nhiệt độ và tần số tốt và khả năng cách điện cao. Nó hiện là vật liệu màng mỏng có hiệu suất tổng thể và phạm vi ứng dụng rộng nhất.
• Ứng dụng: Các ứng dụng tần số cao, xung cao và dòng điện cao, chẳng hạn như bộ biến tần, bộ nguồn chuyển mạch, mạch cộng hưởng và bộ phân tần âm thanh cao cấp.

Polyester (PET):

• Đặc tính hiệu suất: Hằng số điện môi cao (~ 3,3), chi phí thấp và độ bền cơ học tốt. Tuy nhiên, nó có tổn thất tương đối cao (DF ~ 0,5%) và đặc tính tần số và nhiệt độ kém.
• Ứng dụng: Các ứng dụng DC và tần số thấp có yêu cầu về tỷ lệ công suất trên âm lượng nhưng không yêu cầu cao về tổn thất và độ ổn định, chẳng hạn như thiết bị điện tử tiêu dùng, chặn DC thông thường và bỏ qua.

Polyphenylene sunfua (PPS):

• Đặc tính hiệu suất: Khả năng chịu nhiệt độ cao (lên tới 125°C trở lên), độ ổn định kích thước và độ thất thoát thấp hơn PET. Tuy nhiên, chi phí cao hơn.
• Ứng dụng: Điện tử ô tô, thiết bị gắn trên bề mặt nhiệt độ cao (SMD), bộ lọc chính xác.

Polyimua (PI):

• Đặc tính hiệu suất: Vua của khả năng chịu nhiệt độ cao (lên tới 250°C hoặc cao hơn), nhưng nó đắt tiền và khó xử lý.
• Ứng dụng: Môi trường hàng không vũ trụ, quân sự, nhiệt độ cao.

2. Màng mỏng (cực) mới nổi - Thể hiện nhiệt độ cao và mật độ năng lượng cao

Polyetylen Naphthalate (PEN):

• Hiệu suất của nó nằm giữa PET và PPS, khả năng chịu nhiệt tốt hơn PET.

Polybenzoxazol (PBO):

• Với khả năng chịu nhiệt cực cao và độ bền điện môi cực cao, nó là vật liệu tiềm năng cho tụ điện màng dẫn động xe điện trong tương lai.

Fluoropolyme (như PTFE, FEP):

• Nó có đặc tính tần số cao và tổn thất cực thấp, nhưng khó xử lý và giá thành cao nên được sử dụng trong các mạch vi sóng tần số cao đặc biệt.

Sự đánh đổi cốt lõi trong việc lựa chọn vật liệu:

• Hằng số điện môi (εr): Ảnh hưởng đến hiệu suất thể tích (khối lượng cần thiết để đạt được cùng điện dung).
• Tiếp tuyến tổn hao (tanδ/DF): Ảnh hưởng đến hiệu suất, sinh nhiệt và giá trị Q.
• Độ bền điện môi: Ảnh hưởng đến điện áp chịu được.
• Đặc điểm nhiệt độ: Ảnh hưởng đến phạm vi nhiệt độ hoạt động và độ ổn định công suất.
• Chi phí và khả năng xử lý: Tác động đến thương mại hóa.

II. Cấu trúc cốt lõi: Công nghệ kim loại hóa và điện cực

Bản chất của tụ điện màng mỏng nằm ở cách chế tạo các điện cực trên màng mỏng và từ đó có thể tạo ra các sản phẩm có đặc tính khác nhau.

1. Loại điện cực

Điện cực lá kim loại:

• Cấu trúc: Lá kim loại (thường là nhôm hoặc kẽm) được ép trực tiếp và quấn bằng màng nhựa.
• Ưu điểm: Khả năng mang dòng điện cao (điện trở thấp), khả năng chịu quá áp/quá dòng tốt.
• Nhược điểm: Kích thước lớn, không có khả năng tự phục hồi.

Điện cực kim loại hóa (Công nghệ chính thống):

• Cấu trúc: Trong điều kiện chân không cao, kim loại (nhôm, kẽm hoặc hợp kim của chúng) bị bay hơi trên bề mặt màng mỏng ở dạng nguyên tử để tạo thành một lớp kim loại cực mỏng với độ dày chỉ hàng chục nanomet.
• Ưu điểm: Kích thước nhỏ và khối lượng riêng cao, khả năng “tự phục hồi” của nó. Khi vật liệu điện môi bị hỏng một phần, dòng điện cao tức thời được tạo ra tại điểm đánh thủng sẽ làm cho lớp kim loại mỏng xung quanh bốc hơi và bay hơi, từ đó cô lập khuyết tật và khôi phục hiệu suất của tụ điện.

2. Các công nghệ chính cho điện cực kim loại hóa (Nâng cao độ tin cậy)

Rời khỏi cạnh và làm dày cạnh:

• Rời khỏi cạnh: Trong quá trình lắng đọng hơi, một vùng trống được chừa lại ở mép màng để ngăn hai điện cực bị đoản mạch do tiếp xúc ở mép sau khi cuộn dây.
• Các cạnh dày hơn (Công nghệ cầu chì hiện tại): Lớp kim loại trên bề mặt tiếp xúc (bề mặt mạ vàng) của điện cực được làm dày lên, trong khi lớp kim loại ở vùng hoạt động trung tâm vẫn cực kỳ mỏng. Điều này đảm bảo điện trở tiếp xúc thấp ở bề mặt tiếp xúc và dẫn đến cần ít năng lượng hơn để tự phục hồi, giúp nó an toàn và đáng tin cậy hơn.

Công nghệ điện cực chia:

• Phân đoạn lưới/sọc: Chia điện cực lắng đọng hơi thành nhiều vùng nhỏ cách điện lẫn nhau (như lưới đánh cá hoặc sọc).
• Ưu điểm: Nó định vị khả năng tự phục hồi tiềm năng, hạn chế đáng kể năng lượng và diện tích tự phục hồi, ngăn ngừa mất điện dung do khả năng tự phục hồi trên diện rộng và cải thiện đáng kể độ bền và độ an toàn của tụ điện. Đây là công nghệ tiêu chuẩn dành cho tụ điện cao áp, công suất lớn.

III. Thiết kế kết cấu: Cuộn dây và cán màng

1. Loại cuộn dây

Quá trình: Hai hoặc nhiều lớp màng mỏng kim loại được quấn thành lõi hình trụ giống như một cuộn.

Các loại:

• Cuộn dây cảm ứng: Các điện cực được dẫn ra từ hai đầu của lõi tạo nên độ tự cảm tương đối lớn.
• Cuộn dây không cảm ứng: Các điện cực kéo dài từ toàn bộ mặt cuối của lõi (mặt cuối kim loại được hình thành bằng quá trình phun vàng). Đường dẫn dòng điện song song và độ tự cảm cực thấp nên phù hợp với các ứng dụng tần số cao, xung cao.

Ưu điểm:

• Công nghệ trưởng thành, phạm vi công suất rộng và dễ sản xuất.

Nhược điểm:

• Không phải là hình phẳng, điều này có thể dẫn đến hiệu quả sử dụng không gian thấp trong một số bố cục PCB.

2. Loại nhiều lớp (Loại đơn mảnh)

Quá trình: Các màng mỏng với các điện cực được lắng đọng trước được xếp song song, sau đó các điện cực lần lượt được dẫn ra ngoài thông qua quá trình kết nối để tạo thành cấu trúc đa lớp “bánh sandwich”.

Ưu điểm:

• Độ tự cảm cực thấp (ESL tối thiểu), thích hợp cho các ứng dụng tần số cực cao.
• Hình dạng thông thường (hình vuông/hình chữ nhật), thích hợp cho vị trí SMT mật độ cao.
• Tản nhiệt tốt hơn.

Nhược điểm:

• Quá trình này phức tạp và khó đạt được công suất lớn/điện áp cao và chi phí tương đối cao.

Ứng dụng:

• Mạch tần số vô tuyến cao tần, tách rời, ứng dụng vi sóng.

IV. Kết luận: Tác dụng hiệp đồng của vật liệu và kết cấu

Hiệu suất của tụ điện màng là kết quả của sự phối hợp chính xác giữa đặc tính vật liệu và thiết kế cấu trúc của chúng.

Xu hướng phát triển trong tương lai:

Đổi mới vật liệu: Phát triển các màng polymer mới có nhiệt độ cao hơn (>150°C) và mật độ lưu trữ năng lượng cao hơn (εr cao, Eb cao).

Cấu trúc tinh tế: Kiểm soát chính xác hơn các kiểu lắng đọng hơi (phân đoạn ở cấp độ nano) cho phép kiểm soát và thực hiện khả năng tự phục hồi tốt hơn.

Tích hợp và mô đun hóa: Tích hợp nhiều tụ điện với cuộn cảm, điện trở, v.v. vào một mô-đun duy nhất để cung cấp giải pháp tổng thể cho hệ thống điện tử công suất.
