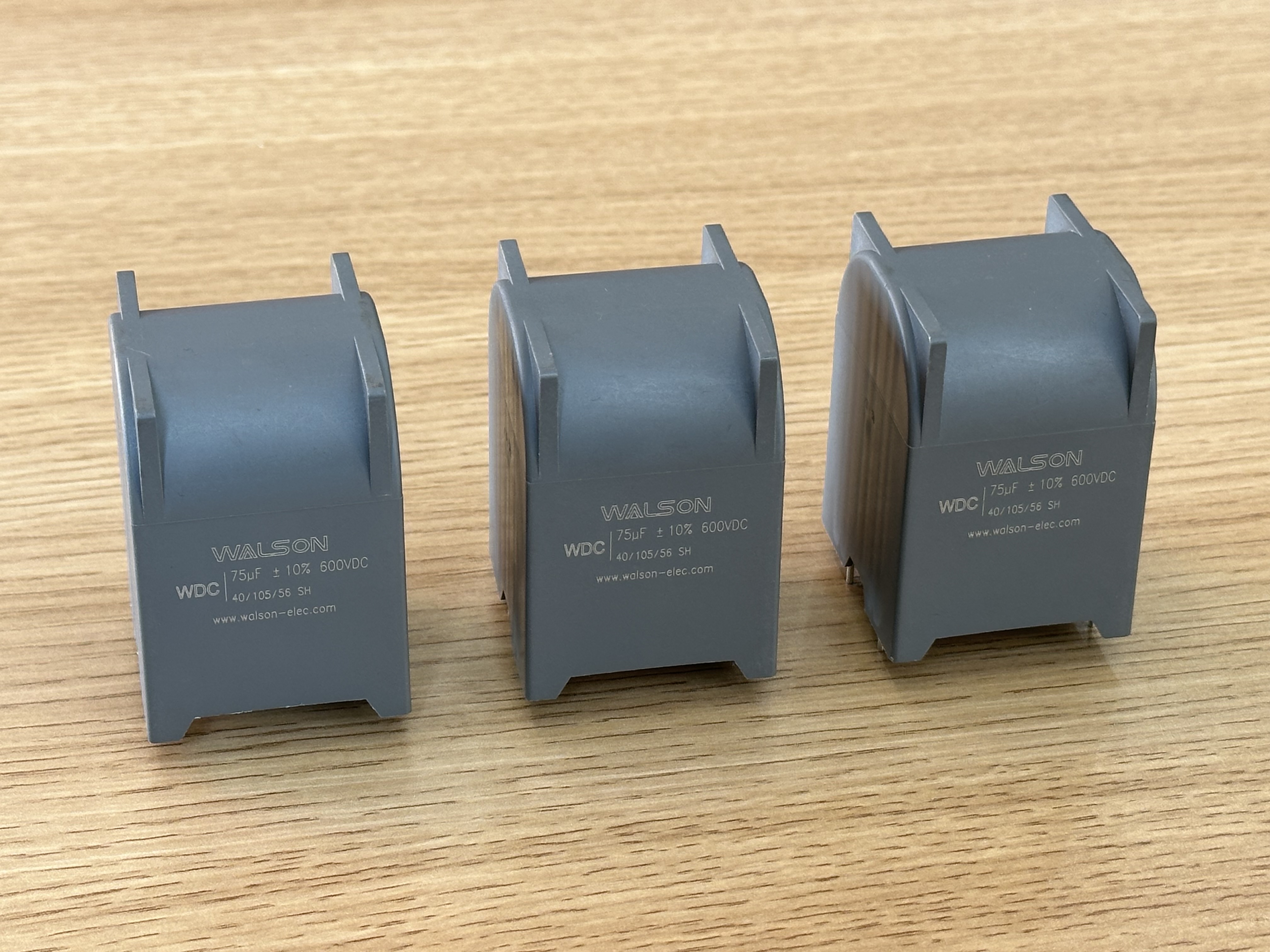

Giải thích các thông số ESR/ESL của tụ điện màng và tác động quan trọng của chúng đối với hoạt động của thiết bị

Trong các mạch điện tử, tụ điện phim s được sử dụng rộng rãi do tính ổn định của chúng. Để hiểu sâu hơn về hiệu suất của chúng, không thể bỏ qua hai thông số chính: Điện trở nối tiếp tương đương (ESR) và Độ tự cảm nối tiếp tương đương (ESL).

ESR (Điện trở nối tiếp tương đương) đề cập đến điện trở nối tiếp của tụ điện trong quá trình hoạt động. Nó không phải là một điện trở vật lý độc lập mà bao gồm các tổn hao từ điện trở, điện trở tiếp xúc và điện môi. Sự hiện diện của ESR dẫn đến hai vấn đề chính: sinh nhiệt và giảm hiệu quả . Khi dòng điện gợn sóng chạy qua tụ điện, năng lượng sẽ bị tiêu tán trên ESR (P = I2 * ESR). Năng lượng này được chuyển thành nhiệt, làm tăng nhiệt độ bên trong tụ điện. Theo lý thuyết Arrhenius, cứ tăng nhiệt độ 10°C thì tuổi thọ của tụ điện thường giảm đi một nửa. Do đó, ESR thấp là rất quan trọng để đảm bảo tuổi thọ lâu dài và hiệu quả vận hành cao.

ESL (Độ tự cảm dòng tương đương) bắt nguồn từ độ tự cảm ký sinh được hình thành bởi các dây dẫn của tụ điện và cấu trúc điện cực bên trong. Trong các ứng dụng tần số thấp, ảnh hưởng của ESL là không đáng kể. Tuy nhiên, trong các mạch chuyển mạch tần số cao (như bộ nguồn chuyển mạch và bộ biến tần), ESL cộng hưởng với tụ điện, tạo ra điện kháng cảm ứng (XL = 2πfL). Điều này làm cho tụ điện mất đi đặc tính lọc ban đầu ở tần số cao và thậm chí có thể gây ra dao động hoặc tăng vọt điện áp trong mạch, cản trở hoạt động bình thường của thiết bị.

Tác động quan trọng đến hoạt động của thiết bị:

Đối với các thiết bị có mật độ năng lượng cao như bộ truyền động phương tiện sử dụng năng lượng mới và bộ biến tần quang điện, tốc độ thay đổi dòng điện (di/dt) là cực kỳ cao. Nếu ESR của tụ màng quá cao, nguy cơ thoát nhiệt sẽ tăng lên đáng kể. Nếu ESL quá cao, nó không thể hấp thụ hiệu quả quá điện áp được tạo ra trong quá trình chuyển đổi quá độ, có khả năng làm hỏng các thiết bị bán dẫn điện (chẳng hạn như IGBT). Vì vậy, việc lựa chọn tụ màng có ESR thấp và ESL thấp có tầm quan trọng sống còn để cải thiện hiệu quả sử dụng năng lượng, độ tin cậy và Khả năng tương thích điện từ (EMC) của thiết bị.
