Phân tích trở kháng tụ điện và đặc điểm tần số ESR

1. Giới thiệu
Các đặc điểm tần số của trở kháng của tụ điện (| z |) và điện trở chuỗi tương đương (ESR) rất quan trọng để đánh giá hiệu suất của nó trong thiết kế mạch, đặc biệt là trong quá trình giảm nhiễu và ổn định điện áp. Bài viết này giải thích một cách có hệ thống các đặc điểm này bằng cách so sánh các tụ điện lý tưởng và thực, được hỗ trợ bởi các công thức và đồ thị.

2. Hành vi tụ điện lý tưởng

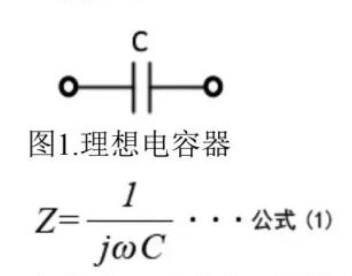

Trở kháng của một tụ điện lý tưởng hoàn toàn là điện dung:

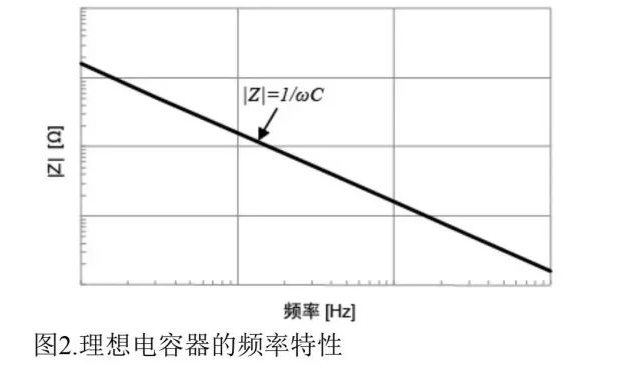

trong đó tần số góc và điện dung CIS. Như được hiển thị trong Hình 1, ∣Z∣decreases ngược lại với tần số (Hình 2) và ESR bằng không (không mất mát).

3. Hành vi tụ điện thực
Tụ điện thực thể hiện các hiệu ứng ký sinh (Hình 3):

ESR: Gây ra bởi mất điện môi và điện cực điện cực.
ESL: Độ tự cảm ký sinh từ các điện cực hoặc chì.

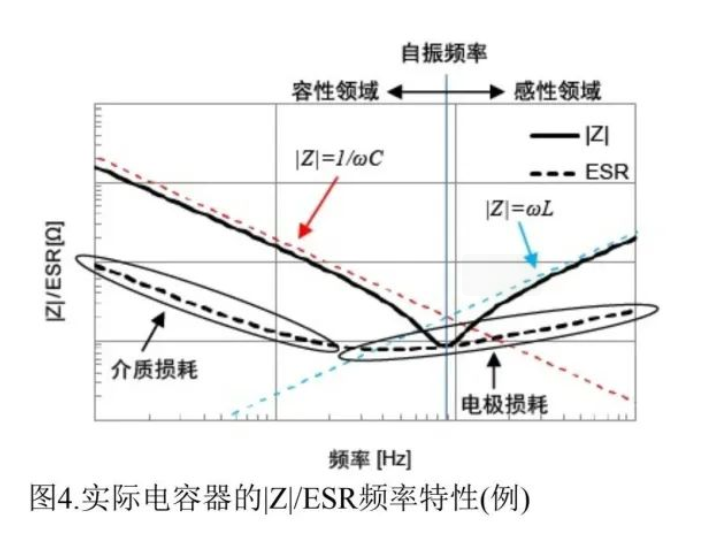

Đáp ứng tần số của chúng theo đường cong V (Hình 4):

Phạm vi tần số thấp (Vùng điện dung) : ∣z∣ = 1/ωc, ESR bị chi phối bởi mất điện môi.
Điểm cộng hưởng : Tối thiểu (∣Z∣ = ESR), xác định tần số tự cộng hưởng.
Phạm vi tần số cao (vùng quy nạp) : ∣z∣ = ωl, ESR bị ảnh hưởng bởi hiệu ứng da.

4. So sánh các loại tụ điện

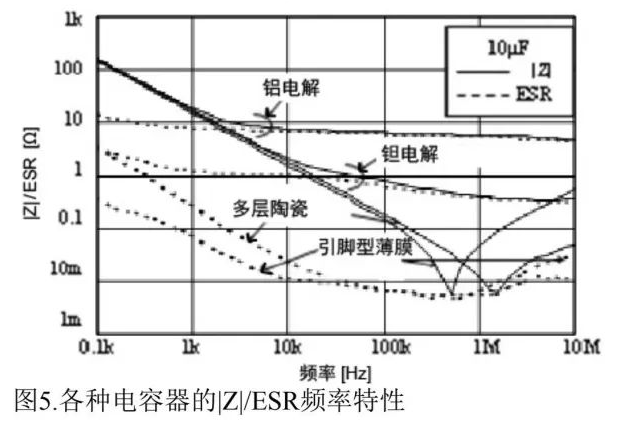

Đối với các tụ điện 10μF (Hình 5):

Điện phân nhôm: ESR cao ở tần số cao (do điện trở điện phân).
Gốm đa lớp: Hiệu suất tần số cao tuyệt vời với ESR thấp.
Tụ điện phim: ESL thấp, lý tưởng cho các ứng dụng tần số cao.

5. Kết luận
Trong các mạch tần số cao, ESR và ESL phải được xem xét cẩn thận. Các nhà thiết kế nên chọn các tụ điện dựa trên các yêu cầu tần số, chẳng hạn như gốm sứ đa lớp để tách rời và điện phân nhôm để lọc tần số thấp.
