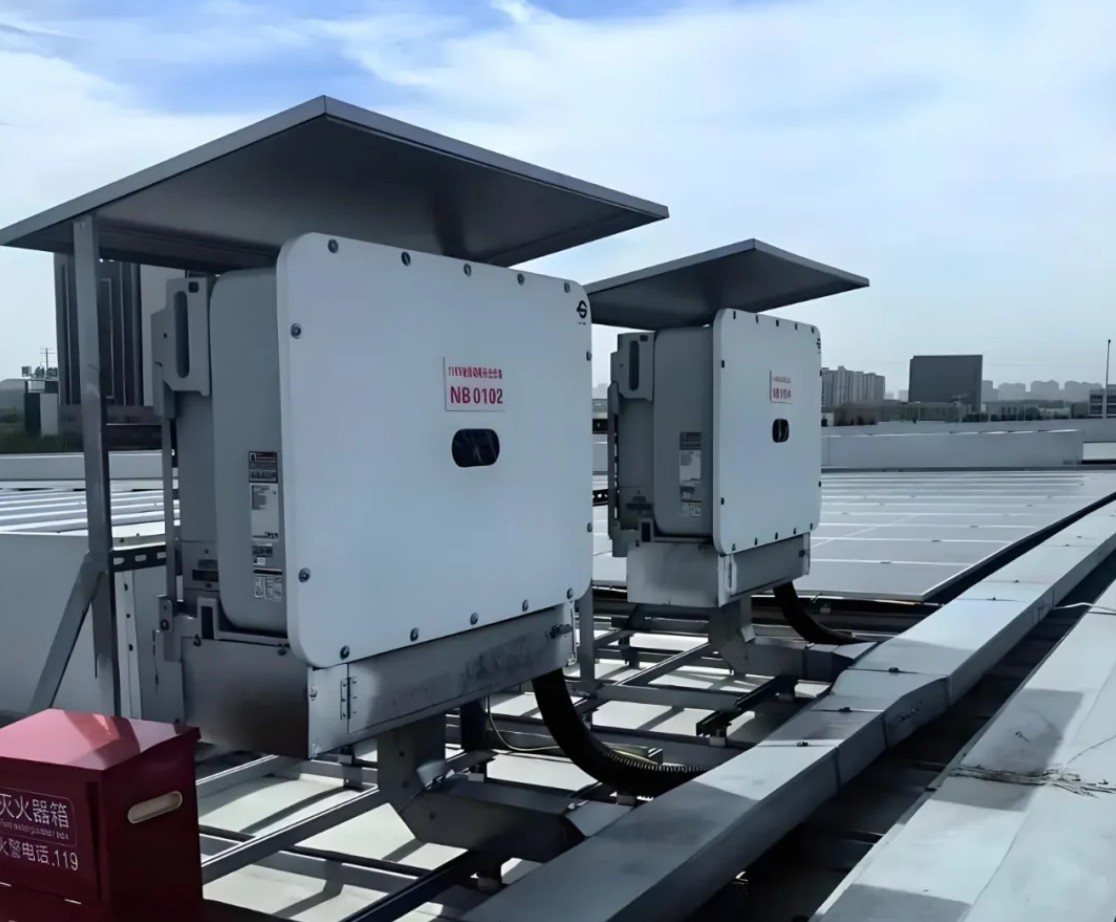

Các trường hợp ứng dụng, lợi thế và lựa chọn thiết kế các tụ điện màng mỏng trong bộ biến tần quang điện

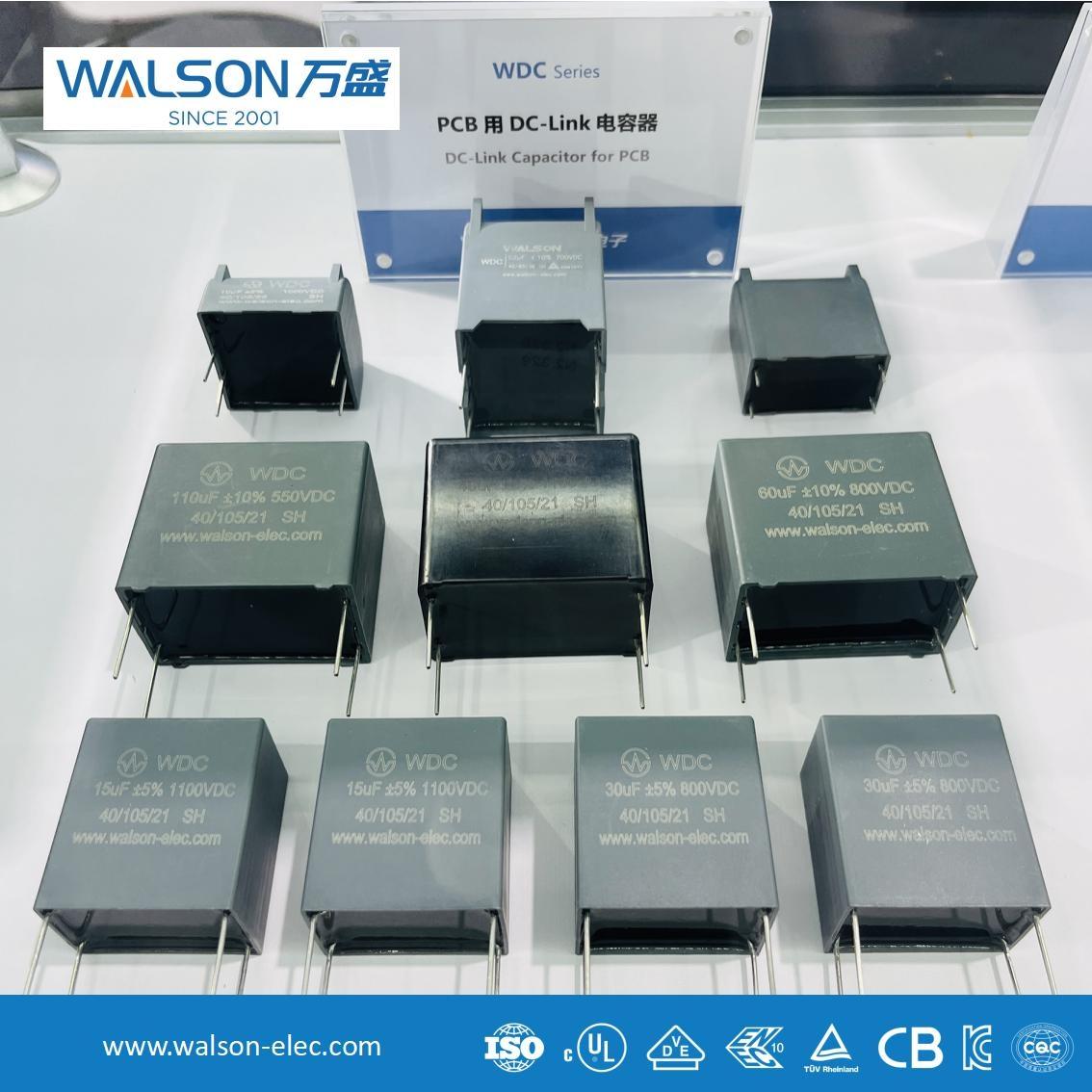

Tụ điện phim rất quan trọng trong các biến tần quang điện, đặc biệt là để xử lý các dòng gợn cao. Lấy một biến tần 100kW làm ví dụ, tụ điện DC-Link phải chịu được dòng điện gợn tối đa là 220a (trong điều kiện điện áp thấp, toàn bộ điện áp). Để đảm bảo độ tin cậy, thiết kế yêu cầu biên độ, với khả năng hiện tại gợn thực tế vượt quá 300A.

Giá trị điện dung có tác động tối thiểu đến điện áp xe buýt. Ví dụ, ở tần số chuyển mạch 5kHz, dao động điện áp (ΔV) không đáng kể ngay cả với điện dung khác nhau. Do đó, trọng tâm không phải là điện dung mà là khả năng hiện tại gợn sóng của tụ điện. ESR (Điện trở loạt tương đương) của tụ điện phim là một tham số chính, Lower ESR cho phép dòng gợn cao hơn và giảm số lượng tụ điện song song cần thiết. Ví dụ, tụ điện 420μf/1100V với ESR là 1,2mΩ có xếp hạng đơn vị là 60A (ở 70 ° C) và năm đơn vị song song có thể đáp ứng yêu cầu 300A.

Kiểm soát nhiệt độ cũng quan trọng không kém. Nhiệt độ lõi phải ở dưới 85 ° C (với nhiệt độ trường hợp 70 ° C) để đảm bảo tuổi thọ và hiệu suất. Bằng cách tối ưu hóa ESR và thiết kế nhiệt, số lượng đơn vị song song có thể được giảm thiểu, giảm chi phí và kích thước. Tóm lại, các tiêu chí cốt lõi cho các tụ điện liên kết DC trong bộ biến tần PV là khả năng hiện tại gợn cao và đặc tính ESR thấp
